La chapa perfilada ha supuesto el relevo natural a las cubiertas de fibrocemento, que tradicionalmente se han instalado en todo el mundo.

Debido al aumento de la oferta de fabricantes de panel sandwich, el aislar una cubierta con doble chapa "in situ" hoy en día es más caro que instalar un panel sandwich prefabricado. No obstante, aún hay ciertos tipos de cubiertas en las que es muy recomendable el uso de chapa perfilada.

TIPOS DE PERFILES

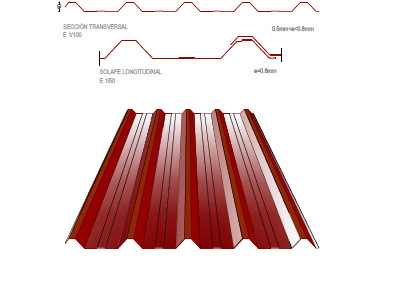

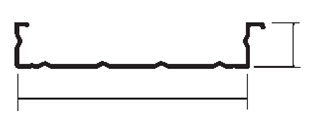

Las chapas perfiladas de cubierta, se caracterizan por tres parámetros: su espesor (entre 0,5 mm y 1,2 mm de forma estándar), su altura de onda y su paso de onda. Dependiendo de estos tres parámetros obtendremos mayor o menor inercia mecánica o sobrecarga de uso y mantenimiento.


Dependiendo del fabricante, podemos encontrarnos con diferentes tipos de formatos de chapa:


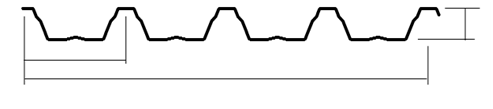

perfil chapa perfilada1


perfil chapa perfilada2


perfil chapa perfilada3


perfil chapa perfilada4


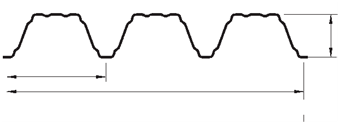

perfil chapa perfilada5


perfil chapa perfilada6


perfil chapa perfilada7

FORMA DE AISLAR UNA CUBIERTA DE CHAPA


A la hora de aislar una cubierta de chapa, podemos optar por tres formas bien diferenciadas.


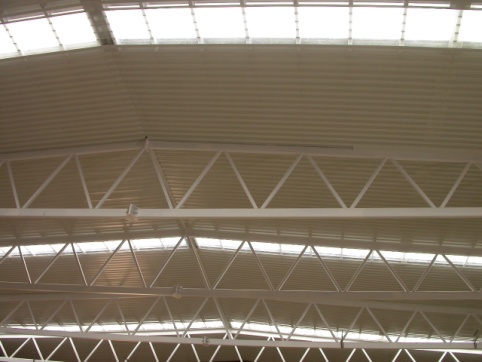

CUBIERTA SANDWICH IN SITU, CON DOBLE CHAPA

aislamiento cubierta chapa1

Doble chapa perfilada dispuesta sobre la estructura principal y con separación mediante perfiles galvanizados tipo omega.

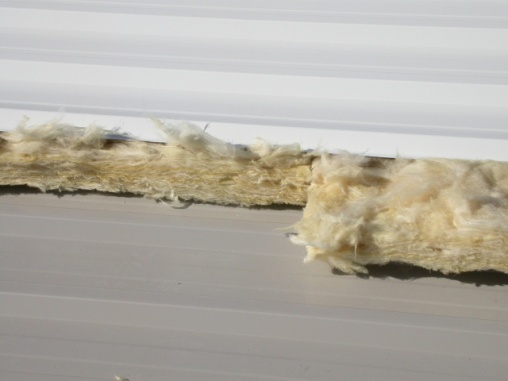

El aislamiento queda embutido entre ambas chapas



CUBIERTA CHAPA CON FALSO TECHO DE CHAPA

aislamiento cubierta chapa1

La misma solución que antes, a diferencia que la chapa inferior se coloca por debajo de la estructura metálica, quedando esta oculta.


CUBIERTA CHAPA Y AISLAMIENTO SOBRE MALLA

aislamiento cubierta chapa1

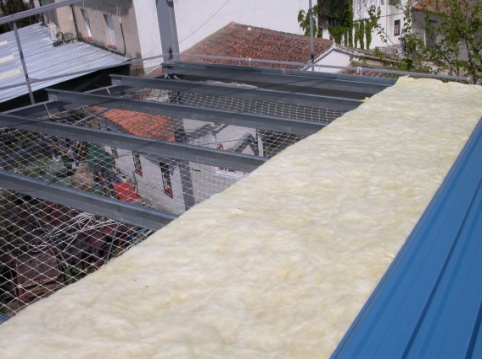

Como tercera opción, se puede prescindir de la chapa inferior, usando solo una malla para evitar que el aislamiento se "descuelgue" entre las correas.

En esta opción se vería por debajo el aislamiento.

SOLAPE TRANSVERSAL

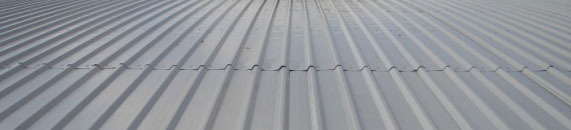

Como siempre, el formato de las chapas está limitado a la hora de transportar el material hasta la obra. No obstante, a diferencia del panel sandwich, la chapa perfilada presenta la ventaja de que el solape transversal se realiza de forma "natural" montando las dos placas una sobre otra.

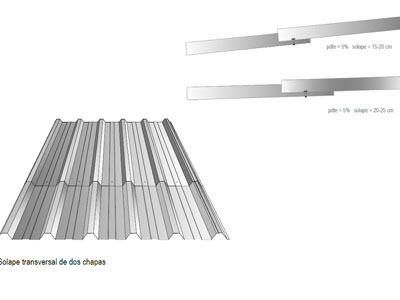

aislamiento cubierta chapa1

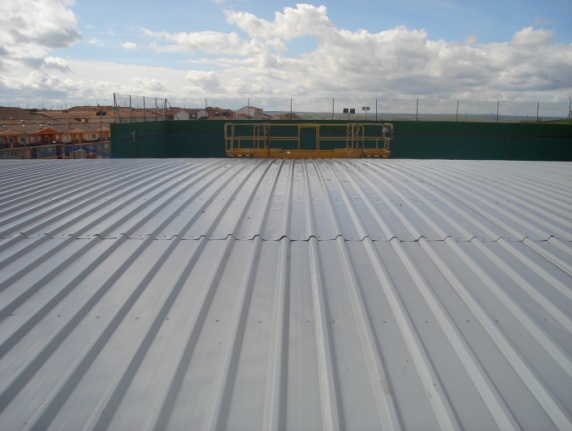

Este, solape, se ejecuta sin necesidad de sellarlo (siempre que la pdte mínima de la cubierta sea del 5%). Ya que al tener la chapa perfilada mayor espesor que la chapa del panel sandwich, su estabilidad dimensional garantiza casi por sí misma que no entre agua.

Es por esto, que cuando estamos en ambientes muy húmedos, es muy recomendable utilizar un sandwich "in situ", utilizando aislamientos "no rígidos" y continuos para evitar así los puentes térmicos y por tanto la aparición de condensaciones.

POSIBILIDAD DE CURVAR



CUBIERTAS AUTOPORTANTES

aislamiento cubierta chapa1

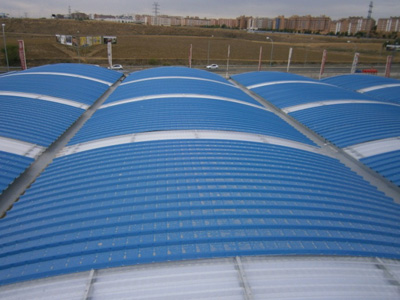

A la hora de resolver cubiertas curvas, la opción más segura y sencilla es utilizar una chapa perfilada de un espesor adecuado. Esta chapa se curva en fábrica, mediante un golpeo discontinuo que le da el radio que queramos.

QUIEBROS EN CUBIERTAS

aislamiento cubierta chapa1

Cuando la estructura de la cubierta presenta un quiebro, la forma más eficiente de resolverlo es empleando una chapa perfilada.

PROPIEDADES MECANICAS



CHAPA PERFIL MINIONDA


Espesor 100 150 200 250
0,5 mm 260 115 65 41
0,6 mm 304 135 76 48
0,7 mm 355 157 88 56
0,8 mm 406 180 101 64
Sistema multi apoyado. Distancia entre apoyos en cms


CHAPA PERFIL 30


Espesor 100 150 200 250
0,5 mm 504 224 126 81
0,6 mm 603 268 151 97
0,7 mm 703 313 176 113
0,8 mm 802 357 201 128
Sistema multi apoyado. Distancia entre apoyos en cms


CHAPA PERFIL 40


Espesor 100 150 200 250
0,5 mm 689 306 113 110
0,6 mm 826 368 206 133
0,7 mm 963 428 240 154
0,8 mm 1090 489 274 176
Sistema multi apoyado. Distancia entre apoyos en cms


CHAPA PERFIL 55


Espesor 100 150 200 250
0,5 mm 236 124 69 42
0,6 mm 317 159 89 42
0,7 mm 380 191 107 65
0,8 mm 438 220 124 75
Sistema multi apoyado. Distancia entre apoyos en cms

DESCARGABLES

Cubierta chapa perfilada



PDF
DWG

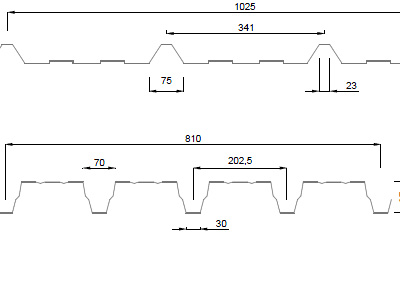

Cubierta chapa para sándwich in situ y deck


imagen del descargable cubierta chapa perfilada
PDF
DWG

Detalle solapes chapa



Detalle solapes chapa
PDF
DWG

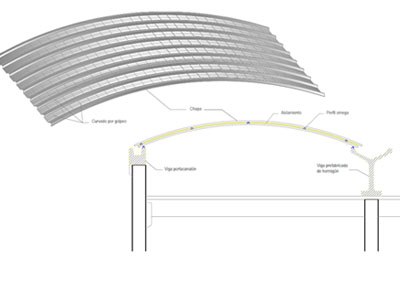

Cubierta sándwich in situ curva


Cubierta sándwich in situ curva
PDF
DWG

Detalle cubierta curva


Detalle cubierta curva
PDF
DWG

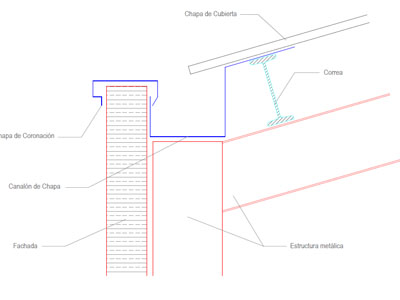

Detalle canalón estructura metálica


Detalle canalón estructura metálica
PDF
DWG

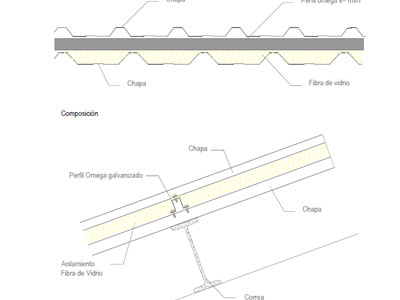

Cubierta sándwich in situ


Cubierta sándwich in situ
PDF
DWG

Nuestro departamento técnico, está desarrollando permanentemente material descargable de los diferentes sistemas.

Para mas información, pongase en contacto con nuestro departamento técnico.
