LÍNEAS DE VIDA
LÍNEAS DE VIDA
Son todos aquellos dispositivos que se encuentran en lugares con riesgos de caída en altura. Y tienen como finalidad permitir al usuario, equipado siempre con arnés y equipo de desplazamiento, que pueda desplazarse a lo largo del anclaje por toda la cubierta, previniendo la caída en altura.
TIPOS DE LINEAS DE VIDA
HORIZONTAL
Pueden estar compuestas por cuerda o cable, por lo que puede variar el elemento de unión a la Línea de Vida.
VERTICAL
Es un sistema permanente que puede ser flexible cable o rígido raíl.
COMPONENTES DE LA LINEA DE VIDA HORIZONTAL
Los componentes básicos son; Anclaje inicial, anclaje final, anclajes intermedios, tensor, horquilla de autoprensado, carro fijo, cable de acero, placa identificativa.

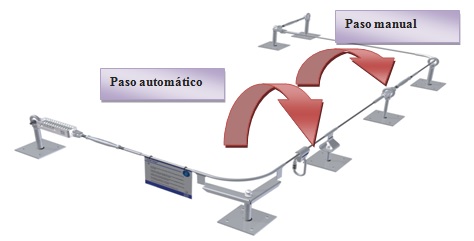

PASO AUTOMATICO; Los mismos componentes pero añadiendo en los anclajes intermedios los pasos automáticos.
PASO MANUAL; Los componentes básicos de la línea horizontal

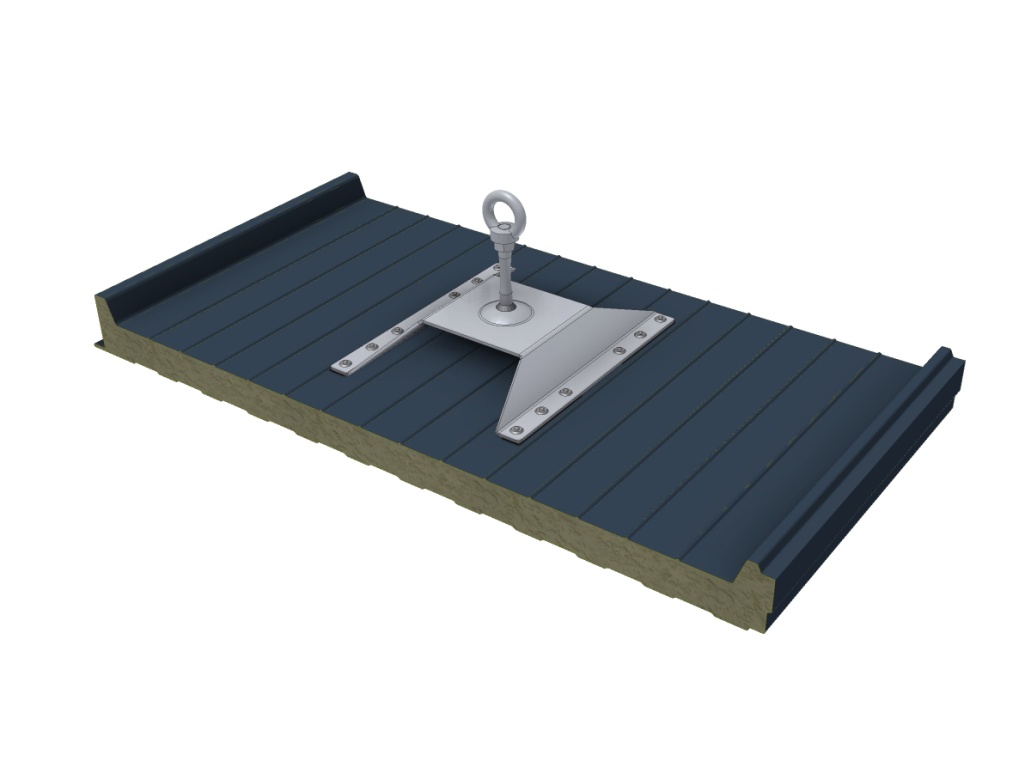

LUX-Top RVT
Punto de Anclaje fijo para cubierta de Panel Sandwich de Acero
RVT 12
PUNTO DE ANCLAJE PARA FIJAR EN PANEL SANDWICH DE CHAPA DE ACERO
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Altura: 180 mm Medidas de la placa base: 292x350x4 mm Diámetro de la barra: 16 mm Grosor mínimo de la chapa: Acero 0.4 mmMATERIAL DE MONTAJE:
12 remaches especialesDISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.

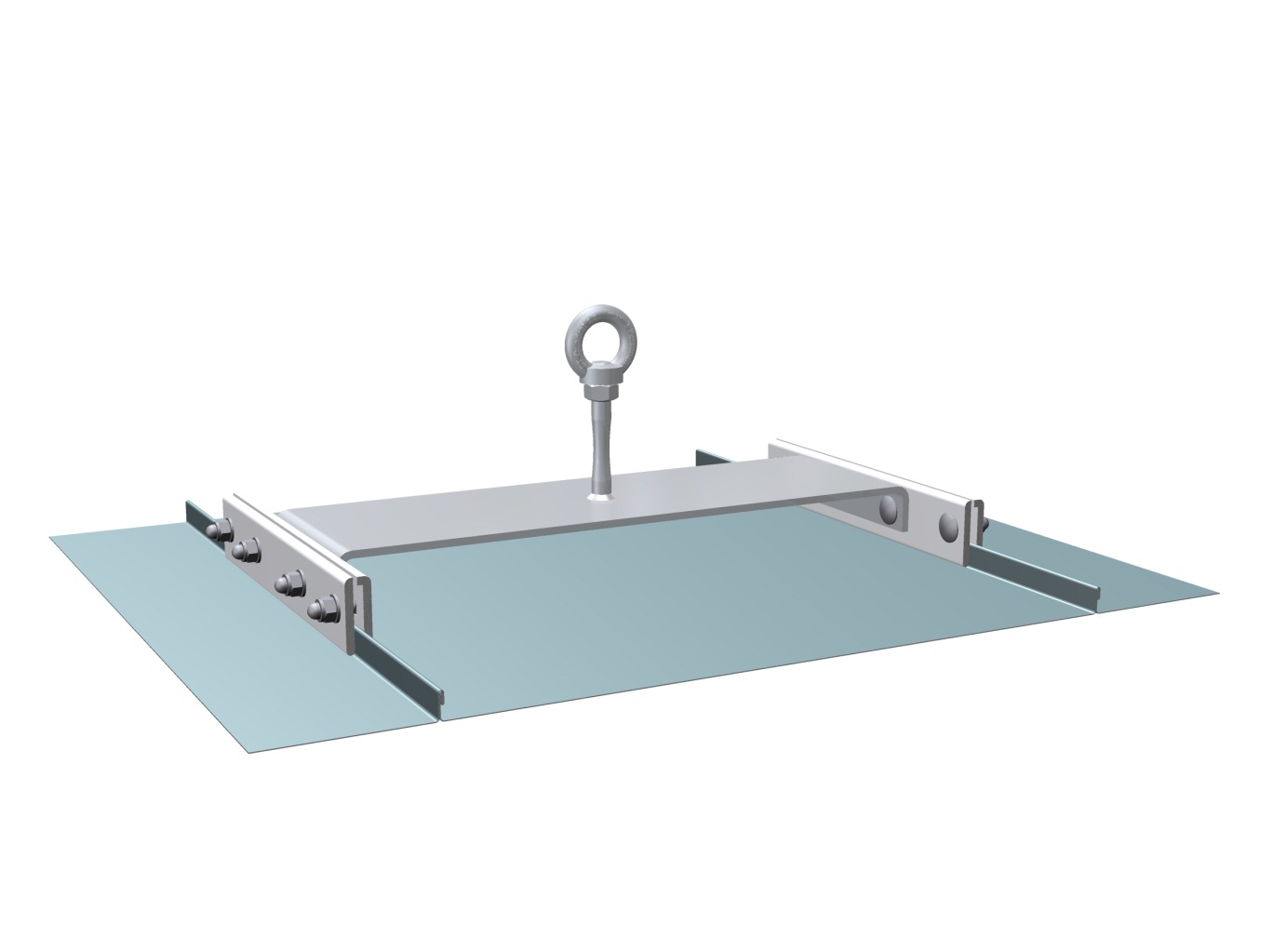

LUX-Top FALZ Cubierta con junta alzada doble
Punto de Anclaje con abrazadera de sujección para junta alzada doble en perfil de acero, aluminio,cobre, acero inoxidable y Zinc
TIPO FALZ
Punto de anclaje con abrazadera de sujeción para junta alzada doble en perfil de acero, aluminio, cobre, acero inoxidable y zinc.
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Altura: 170 mm Montaje sin perforación de la cubierta Rango de ajuste de 420-1000 mm Medidas de la placa base: depende del perfil de la chapa Diámetro de la barra: 16 mm Grosor mínimo de la chapa: Acero 0.5 mm Cobre 0.6 mm Zinc 0.7 mm Acero zincado 0.6 mm Aluminio 0.7 mmMATERIAL DE MONTAJE:
Abrazadera de sujeción de aluminio con 8 tornillos de fijaciónDISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.
LUX-Top FALZ PLUS
SOLUCIONES PARA LA PRÁCTICA
TIPO FALZ PLUS
Punto de anclaje con abrazadera de sujeción para cubiertas con perfil en cresta tipo: Kalzip, Alufalz y semejantes
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Altura: 170 mm Montaje sin perforación en la cubierta. Rango de ajuste 333-434 mm y 500-600 mm Medidas de la placa base depende del perfil de la chapa Diámetro de la barra: 16 mm Grosor mínimo de la chapa: Acero 0.5 mm Cobre 0.6 mm Zinc 0.7 mm Acero zincado 0.6 mm Aluminio 0.7 mmMATERIAL DE MONTAJE:
Abrazadera de sujeción de aluminio con 8 tornillos de fijaciónDISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.
GAMA DE PRODUCTOS ASP

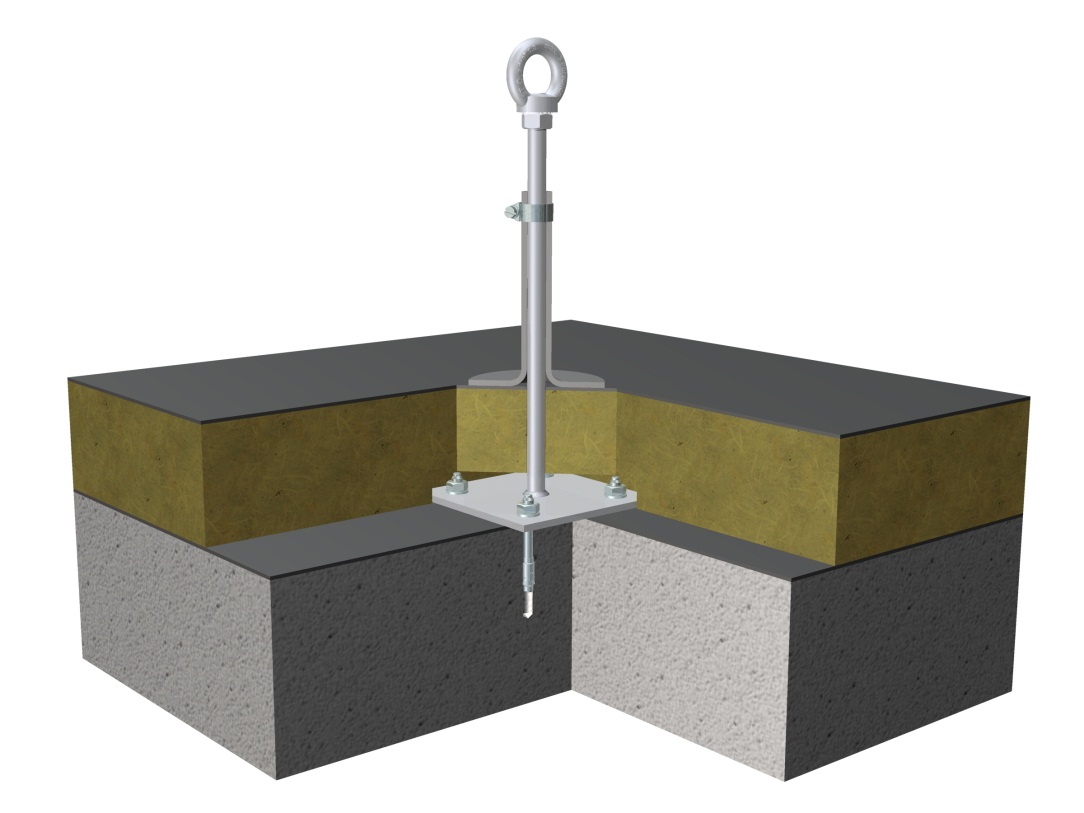

TIPO ASP EV2
PUNTO DE ANCLAJE PARA TECHOS DE HORMIGON/COMPOSICION DEL HORMIGON /COMPOSICION DEL HORMIGON MINIMO C20/25 (B25).
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Medidas de la placa base:150X150X6 mm o 80x150x6 mm Diámetro de la barra: 16 mm, 18 mm o 26 mmMATERIAL DE MONTAJE:
4 pernos de hormigón M 10 A4. Con una placa base de 150x150 mm. Dimensiones minimas del hormigón ( bxH) 250x120 mm 2 pernos para hormigón M12 A4 Con una placa base de 80x150mm o 150x 150 mmDISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.

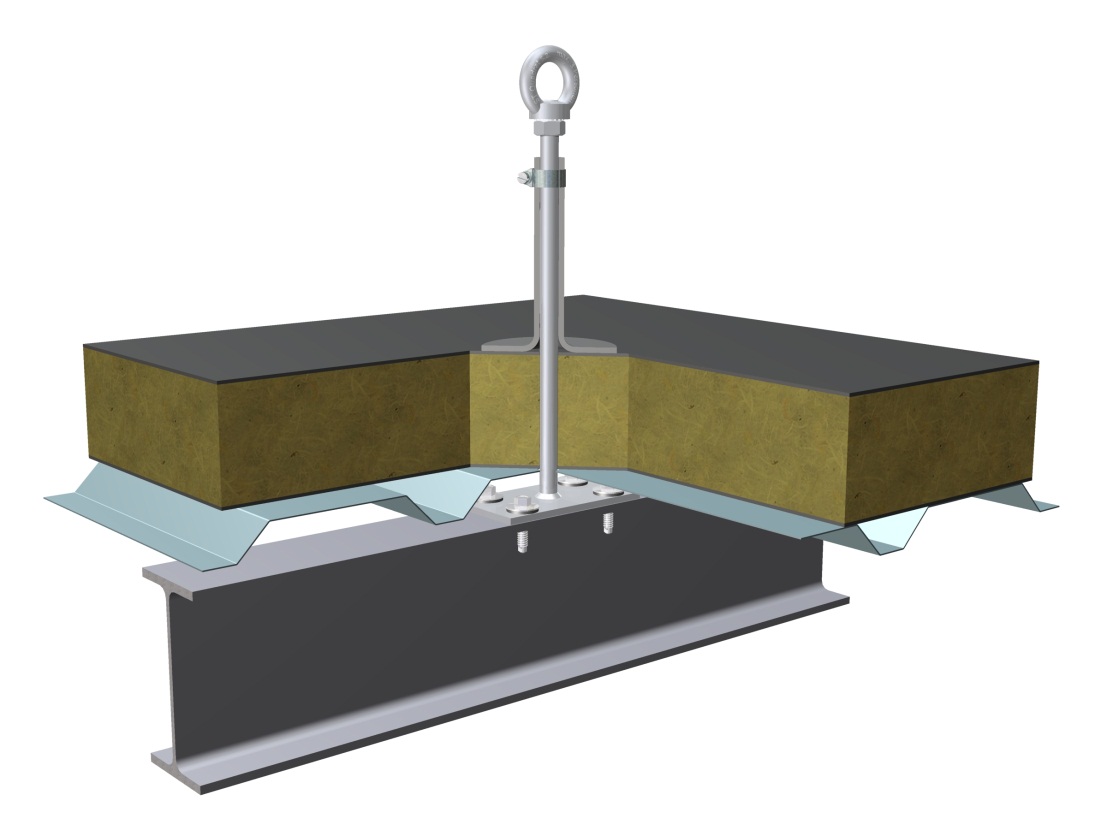

TIPO ASP EV4s

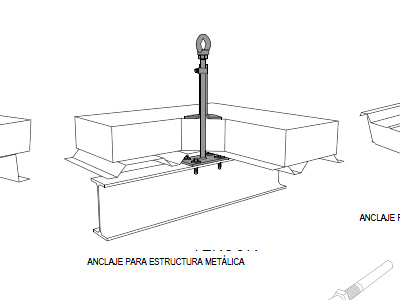

PUNTO DE ANCLAJE FIJO PARA SOPORTE EN ACERO
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Medidas de la placa base: 80X150X6 mm Diámetro de la barra: 16 mm, 18 mm o 26 mm Dimensiones mínimas del acero b=80mm t=4.0 mmMATERIAL DE MONTAJE:
4 tornillos autorroscantes de 8.0 mm para acero tipo S235 4 tornillos autorroscantes de 6.3 mm para acero de calidad S355.DISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.
TIPO ASP EV5
PUNTO DE ANCLAJE FIJO PARA SOPORTE PARA VIGAS DE ACERO O MADERA
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Medidas de la placa base: 150X220X6 mm Diámetro de la barra: 16 mm, 18 mm o 26 mm Ancho máximo de la viga 145 mmMATERIAL DE MONTAJE:
4 vástagos roscados M12 A2 con tuercas y arandelas incluidas 1 contraplaca de 150x220x6 mmDISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.
TIPO ASP EV6
PUNTO DE ANCLAJE PARA ATORNILLAR A VIGA DE MADERA C24 o S10
Probado y certificado conforme a la UNE EN 795 clase A y B por el organismo Notificado DEKRA EXAM GmbH (CE 0158).
Puede usarse como punto de anclaje individual o como soporte en la línea de vida Lux-Top FSE 2003 recogida en la norma EN 795 clase C.
DATOS TÉCNICOS
Numero de usurarios; max 3 personas Material; W1.4301/AISI 304 Medidas de la placa base: 100X360X6 mm Diámetro de la barra: 16 mm, 18 mm o 26 mm Dimensiones mínimas del soporte bxh 100x160 mmMATERIAL DE MONTAJE:
12 tornillos para madera de 0.80 mmDISTANCIA DEL MONTAJE:
Dependerá de las normas nacionales y de la forma del edificio.
COMO DEBEN INSTALARSE LOS ANCLAJES DE LUX-TOP.
¡Siempre que sea posible, los dispositivos de anclaje tienen que colocarse a una distancia de 2,50 m del borde!
Principalmente se recomienda el uso de dispositivos de anclaje con movimiento horizontal (al menos, con cuerda de fibra sintética). ¡Se desaconseja el uso de puntos de anclaje individuales sin otras medidas, por la restricción de péndulo de caída del EPI contra caídas (<1,50 m)!
La distancia máxima entre los puntos de anclaje en la línea de vida debe ser de 7,50 m.
En la línea de vida con cable de acero inoxidable LUX-top® FSE 2003, según la situación, es posible una distancia mayor.
¡En el momento en que se sobrepasa la distancia al borde recomendada de 2,50 m, (p.ej. línea de vida en medio del edificio), será necesario añadir puntos de anclaje en las esquinas del edificio a una distancia de 2,0 m – 2,5 m del borde para reducir el péndulo de caída y las zonas con peligro de caída!
En edificios con una altura inferior a 6,0 m, en principio, se recomienda usar el dispositivo de anclaje con un sistema de retención. Y se requiere, por lo general, una línea de vida horizontal! (à Preferiblemente LUX-top® FSE 2003)
IMPORTANTE
¡En tejados inclinados debe instalarse un dispositivo para evitar las avalanchas de nieve en el tejado, de manera que no se produzca una sobrecarga del sistema!
