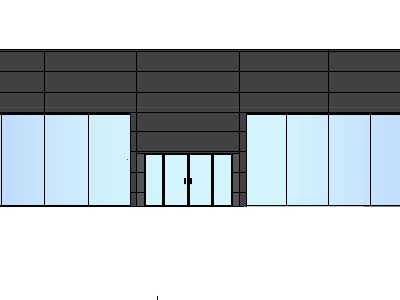

FACHADAS PANEL SANDWICH

TIPOS DE ACABADOS

Dependiendo del formato de su chapa exterior. Podemos encontrar hasta cinco tipos diferentes de paneles sandwich de fachada. No todos los fabricantes tienen todos los formatos.

Panel plano

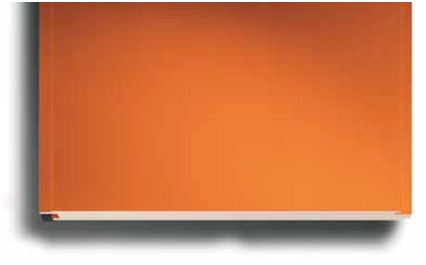

Panel Liso

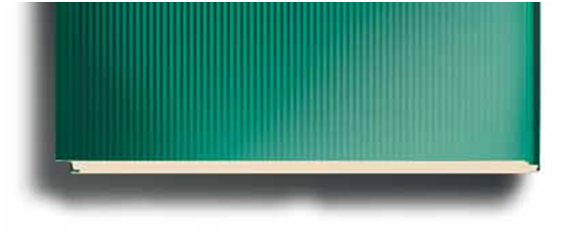

Microperfilado

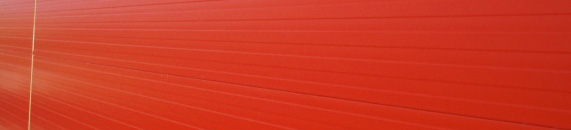

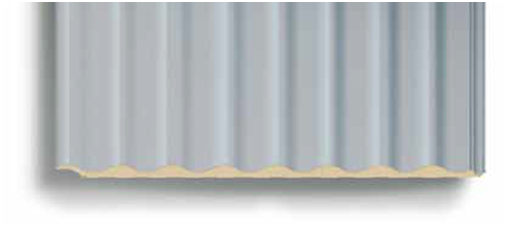

Ondulado

Panel Semiliso

TIPOS DE AISLAMIENTOS

Podemos clasificar los paneles sandwich según la composición de su aislamiento térmico.

Dentro de esta clasificación, hemos descartado el panel sandwich de poliestireno expandido, ya que se trata de un material totalmente en desuso

Poliuretano

El panel sandwich más utilizado. Presenta una clasificación al fuego tipo BS3D2. La mínima exigible para cumplir el CTE. Frente al de lana de roca tiene alrededor de un 30 % más de aislamiento térmico, así como mejor comportamiento mecánico.

Poliisocianurato

Es una alternativa a la espuma de poliuretano, mejorando clasificación al fuego hasta el tipo BS1D0. Incluso, hay fabricantes que han conseguido paneles sandwich de PIR con R.F. hasta 60 minutos

Lana de Roca

Es el único panel sandwich que presenta la opción de poder perforar la chapa inferior para mejorar el comportamiento acústico del edificio.

Además, dependiendo del espesor y la densidad, pueden aportar estabilidad al fuego. Por contra, tiene peor comportamiento térmico y mecánico que un panel de PUR o PIR, pero sobre todo un alto coste de instalación ya que debido al enorme peso de las placas, se necesite de medios auxiliares para su correcta instalación sin dañar las placas.

PANEL ARQUITECTÓNICO. PANEL INDUSTRIAL

En contra de lo que muchos proyectistas consideran, un panel sandwich no se considera arquitectónico porque la chapa exterior sea totalmente lisa, sino que ha de cumplir una serie de requisitos como son:

• Espesor de chapa mínimo 0,7 mm

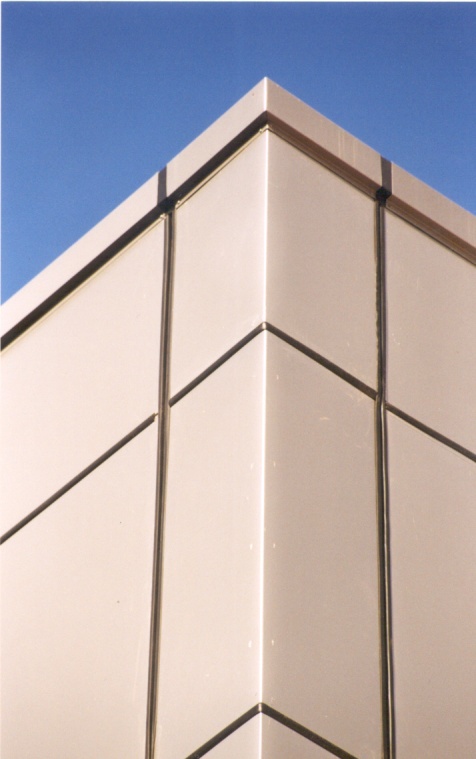

• Opción de solucionar la esquina preformada de fábrica
• Solape transversal resuelto por el fabricante con su propia perfilaría en aluminio o acero prelacado de espesores elevados (no de 0,6 mm estandar)
• Solape longitudinal con posibilidad de dejar diferentes calles y anchos
• Posibilidad de fabricar diferentes formatos entre 600 mm y hasta 1100 dependiendo de las necesidades.
• Posibilidad de plegar el panel en encuentros de esquina.

La utilización de paneles sandwich de fachada con espesores de chapa inadecuados, implica la aparición de las desagradables "bolsas o rechupes".

PROPIEDADES TERMICAS

PANEL PUR Y PIR

Espesor	Transmitancia Térmica (W/m2K)	Peso Panel (Kg/m2)
30 mm	0,652	9,65
40 mm	0,498	10,05
50 mm	0,406	10,45
60 mm	0,342	10,85
80 mm	0,260	11,65
100 mm	0,209	12,45
120 mm	0,175	13,25

LANA DE ROCA

Espesor	Transmitancia Térmica (W/m2K)	Peso Panel (Kg/m2)
50 mm	0,670	14,74
60 mm	0,570	15,74
80 mm	0,440	17,74
100 mm	0,360	19,74
120 mm	0,290	21,74

Densidad 100 Kg/m3

PROPIEDADES MECANICAS

PANEL PUR Y PIR

Espesor	150	200	250	300	350	400
35 mm	220	158	104	82	55	--
40 mm	244	182	138	123	97	--
50 mm	306	228	183	155	121	75
60 mm	--	256	215	179	140	94

PANEL LANA ROCA

Espesor	175	200	250	300	350	400	500
50 mm	156	136	106	86	72	61	--
80 mm	257	223	175	143	120	103	79
100 mm	324	281	221	181	152	131	101
120 mm	--	339	267	219	185	159	123

DESCARGABLES

Nuestro departamento técnico, está desarrollando permanentemente material descargable de los diferentes sistemas.

Para mas información, pongase en contacto con nuestro departamento técnico.
